| どうもローレンツ力(ボイスコイルモーター)は弱い気がする。 そもそも透磁率激悪の空気を通している時点でダメな気が(^^; でも最初に実験したソレノイド風ボイスコイルはそれ以降の より結構強力だった。(コイルの差かも知れないが) 鉄心から漏えいした磁束とコイルによるローレンツ力という 見方は間違いなのかもしれない。(ヨーク関係なかったし) なのでこの方面で実験してみることに... |
 |
|
|
|
|
|
|
| どうもローレンツ力(ボイスコイルモーター)は弱い気がする。 そもそも透磁率激悪の空気を通している時点でダメな気が(^^; でも最初に実験したソレノイド風ボイスコイルはそれ以降の より結構強力だった。(コイルの差かも知れないが) 鉄心から漏えいした磁束とコイルによるローレンツ力という 見方は間違いなのかもしれない。(ヨーク関係なかったし) なのでこの方面で実験してみることに... |
|
|
| Shade3Dでのデザイン。 |
 |

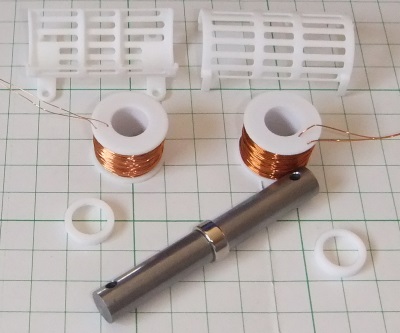

| 部品 コイルは片側だけでΦ0.2mmのホルマル線が終わってしまったので もう片方はΦ0.32mmになってしまった。実験にはいいか(^^; プランジャーは横山テクノというところで製作。 |
 |
| 組み上げたもの。 磁石のずれ止めリングはゆるゆる(;_;) |
 |
| 吸引力の測定 実際は釣り上げる。 |
 |
| 測定結果(Φ0.2mmホルマル線)，抵抗値28Ω，()内は計算値 | ||||||
| ACアダプター | 電圧 | 電流 | 電力 | 吸引力(最大) | 吸引力/電流 | 吸引力/電力 |
| 3.3V | 3.4V | (121mA) | (411mW) | 30gf | (248) | (73) |
| 6V | 5.7V | (204mA) | (1.16W) | 40gf | (196) | (34) |
| 12V | 11.8V | (421mA) | (4.97W) | 70gf | (166) | (14) |
| 測定結果(Φ0.32mmホルマル線)，抵抗値5.4Ω，()内は計算値 | ||||||
| ACアダプター | 電圧 | 電流 | 電力 | 反発力(最大) | 反発力/電流 | 反発力/電力 |
| 3.3V | 3.2V | (592mA) | (1.9W) | 55gf | (93) | (29) |
| 6V | 5.4V | (1A) | (5.4W) | 110gf | (110) | (20) |
| 12V | (2.22A) | (26.6W) | ||||
| 吸引力(反発力)/電流はコイルの大きさ、太さ、巻き数が変わらなければ 同じになりそうなはずなのだが違いが大きい。 確かに吸引力(反発力)の計測の誤差は大きいが。 （その後、電流も測ってみたが少し抵抗値が増えていた(温度上昇による？)） |
| 吸引力(反発力)/電力は効率を意味していて 電圧が上がると効率が下がっている。 3.3VではΦ0.2mmはΦ0.32mmより効率が高いものの 12Vでは下回ってしまう。 電力消費が多いと高温になってしまうので限度がある。 強い電磁石を作るには低電圧、大電流にした方が良さそうだ。 |
| 2016/8/25 さらに磁石(432mT, 3.64kgf)を２個にしてみた。 (Φ0.32mmホルマル線) そうすると反発力も倍ぐらいに上がった。 まだ飽和してなかったのかな？ |
|
| ACアダプター | 反発力(最大) |
| 3.3V | 130gf |
| 6V | 200gf |
|
|
|
