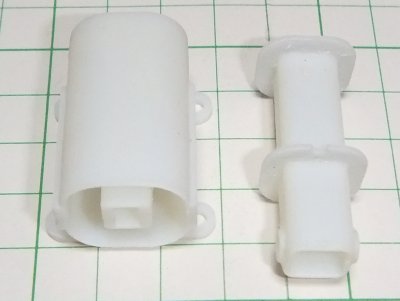

| 出来上がってきたパーツ。 一部(ボビンのエナメル線出口)が壊れていた。 ホワイトアクリルは脆いらしく その後コイルを巻いている時にもボビンの端がもげた。 |
 |
 |
 |
| 出来上がってきたパーツ。 一部(ボビンのエナメル線出口)が壊れていた。 ホワイトアクリルは脆いらしく その後コイルを巻いている時にもボビンの端がもげた。 |
|
|
|
| コイルを巻いたところ。太さ0.35mmx長さ10m。 抵抗値2.1Ω。巻数非計測。 |
 |
| ヨークとネオジム磁石。ヨークは厚み1mmの純鉄製。 鉄板から金ノコで切り出して手作業で曲げました。 ネオジム磁石はこれ以上近づかない。 |
 |
| 完成したところ。3Vでもプッシュプル動作した。力は未計測。 コイルがネオジム磁石から外れると力が落ちる。 |
 |
 |
|
|
|
|
